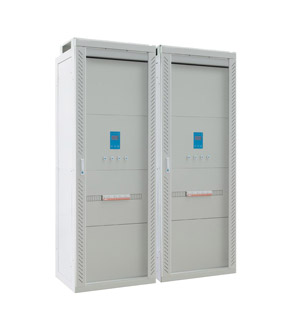

EPS電源概述

EPS電源又稱EPS、消防應急電源，全稱Emergency Power

Supply(緊急電力供給)，國家新標準為GB17945-2010《消防應急照明與疏散指示系統》。是當今重要建筑物中為了電力保障和消防安全而采用的一種應急電源。它主要由輸入輸出單元、充電模塊、電池組、逆變器、監控器、輸出切換裝置等部分組成。廣泛應用于節能供電、大樓照明、道路交通照明、隧道照明、電力、工礦企業、消防電梯等。

工作原理

其原理為:在市電正常時，由市電經過輸出切換裝置給重要負荷供電，同時充電器為蓄電池進行充電或浮充;當市電斷電后或電壓超出供電范圍，控制器啟動逆變器，同時輸出切換裝置將市電供電狀態立即切換到逆變器供電，為負荷設備提供應急供電;當市電恢復時，應急電源將恢復為EPS電源工作原理市電供電。

EPS是以解決應急照明、事故照明、消防設施等一級負荷供電設備為主要目標，提供一種符合消防規范的具有獨立回路的應急供電系統，該系統能夠在應急狀態下提供緊急供電，用來解決照明用電或只有一路市電缺少第二路電源，或代替發電機組構成第二電源，或做為需要第三電源的場合使用。

電源選擇

1、根據EPS電源選型方法確定EPS的大小，如帶混合負載為20KW的直接啟動時，EPS電源的功率則為20*7=140KW。

2、選擇合適的EPS電源品牌，EPS電源負載對于切換時間有一定的要求，如金鹵燈，EPS的切換時間應小于3MS，目前做得比較好的EPS電源品牌有北京動力源、廣東柏克、青島創(chuàng )統、大連國彪，其次上海地區上?？侣蜌W泛也具備一定的市場競爭力。

EPS電池容量選擇

EPS電池時間計算方法計算

蓄電池的最大放電電流值:

I最大=Pcosф/(η*E臨界*N)

注:P → EPS電源的標稱輸出功率

cosф → EPS電源的輸出功率因數(EPS一般為1`)

η → UPS逆變器的效率，一般為0.88~0.94(實際計算中可以取0.9)

E臨界

→ 蓄電池組的臨界放電電壓(12V電池約為10.5V，2V電池約為1.7V)

N →每組電池的數量

根據所選的蓄電池組的后備時間，查出所需的電池組的放電速率值C，

然后根據:

電池組的標稱容量= I最大/C

時間與放電速率C
