UPS(Uninterruptible Power System),即不間斷電源系統,是一種含有儲能裝置(通常為蓄電池),以逆變器為主要組成部分的恒電壓、恒頻率輸出的不間斷電源系統。主要應用于要求設備24小時供電的場合,如通訊設備、計算機網絡(luò )系統或其它電力電子設備等。當市電中斷(事故停電)時,UPS立即將機內儲能裝置的電能,通過逆變轉換的方式向負載繼續供應交流電,使負載維持正常工作并保護負載軟、硬件不受損壞。

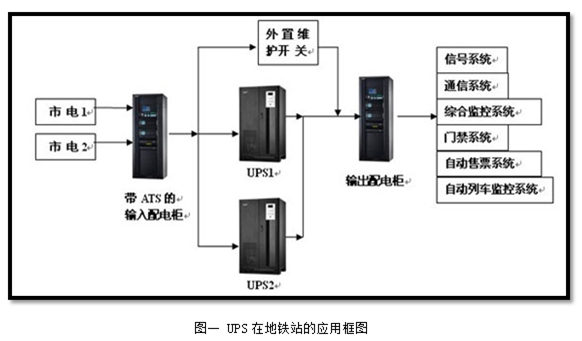

上圖是個非常典型的UPS在地鐵中的應用,從上圖中可以明顯看到,該系統包含配電柜、UPS電源和外置維護開關,終端負載為各機電系統,如信號系統、通信系統、綜合監控系統、自動售檢票系統、自動列車監控系統等子系統。配電柜的作用是對用電設備進行配電和控制,在電路出現過載、短路和漏電時,配電柜還可以進行斷電保護;外置維護開關主要是在維護檢測過程中閉合,旁路掉UPS的電路,使電能從外置維護開關的電路上通過,實現了在保證后端負載能夠得到正常供電的情況下不影響對設備的維護;在市電異常,配電柜斷電的情況下,UPS電源通過儲能裝置給后端的設備供電。

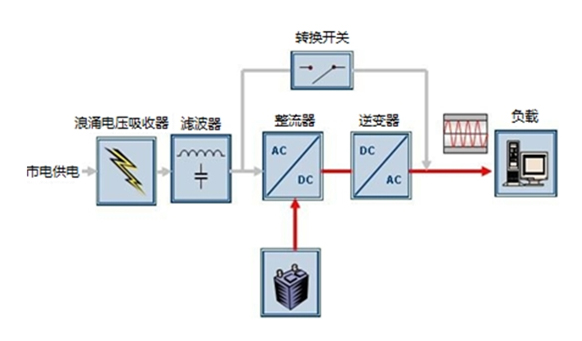

UPS的內部結構如圖二,主要由五部分組成:電源輸入電路,進行AC/DC變換的整流器,進行DC/AC變換的逆變器,輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的。凈化功能由儲能電池來完成,由于整流器對瞬時脈沖干擾不能消除,整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流能量的功能外,對整流器來說就像接了一只大容量電容器,其等效電容量的大小,與儲能電池容量大小成正比。頻率的穩定則由變換器來完成,頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護,設計了系統工作開關,主機自檢故障后的自動旁路開關,檢修旁路開關等開關控制。


●根據上圖UPS內部結構分析市電供電和斷電兩種狀態下UPS的工作過程:


1、市電正常時,交流電通過主電輸入端口,交流電輸入經整流濾波變換成直流后,再通過SPWM逆變器逆變,然后交流電供給輸出,最后通過逆變靜態開關切換到用戶負載,形成整個供電的通路。在UPS系統中,之所以在市電供電的情況下還需經過整流、逆變等電路,而不是直接由市電給后端的用戶負載供電,其目的是提高供電、用電的質量。


2、當市電異常(斷電)時,主電輸入端口已經沒有電能輸入,而是由電池輸入,通過SPWM逆變器逆變出交流電供給輸出,通過逆變靜態開關切換到輸出給用戶負載,完成整個供電的通路。詳細過程見圖四,工作路線見圖中的標示。


●電源解決方案分析

對于整個系統而言,各功能電路的工作電源的重要性是不言而喻的,因為一旦工作電源出現故障,整個裝置就陷入癱瘓狀態,正常工作就無從談起,因此工作電源必須可靠、精確。


1、整流/充電電路:

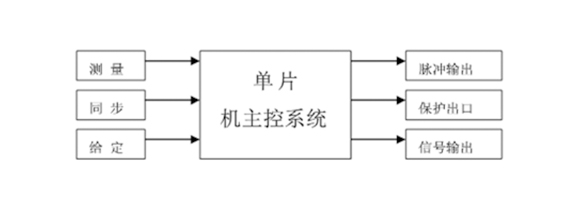

整流/充電在UPS中主要由兩個作用:一是將交流電整流成直流電,經濾波供逆變器使用,二是給蓄電池提供充電電壓,對蓄電池進行充電??刂齐娐肥钦麄€(gè)整流/充電電路的核心,因為無論是整流直流輸出作為逆變器的輸入控制,還是給蓄電池充放電的控制,必須保證控制可靠、穩定、有序,因此一般會(huì )采用微機控制為核心的控制系統,實現測量與采集、脈沖輸出與同步,信號輸出等功能,見下圖五。

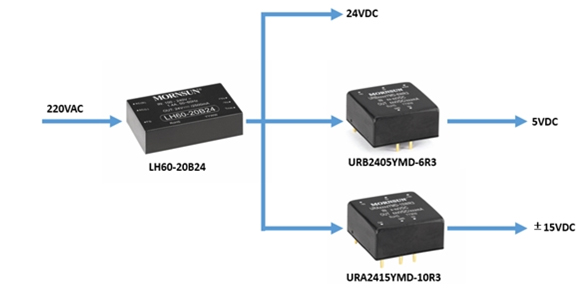

根據各個功能電路的特點,微機處理器、信號輸出和脈沖輸出的隔離光耦一般采用5V/1A供電,轉換A/D采樣電路一般為±15V/0.3A,而保護電路中的繼電器和后端驅動電路可以采用24V/1A,前端直接通過接入市電供電,金升陽提供的LH60-20B24URB2405YMD-6WR3URA2415YMD-10WR3的開關電源能夠完美的解決此處的供電方案,具體的初步方案可以設計如下圖六:
